Aplicativo

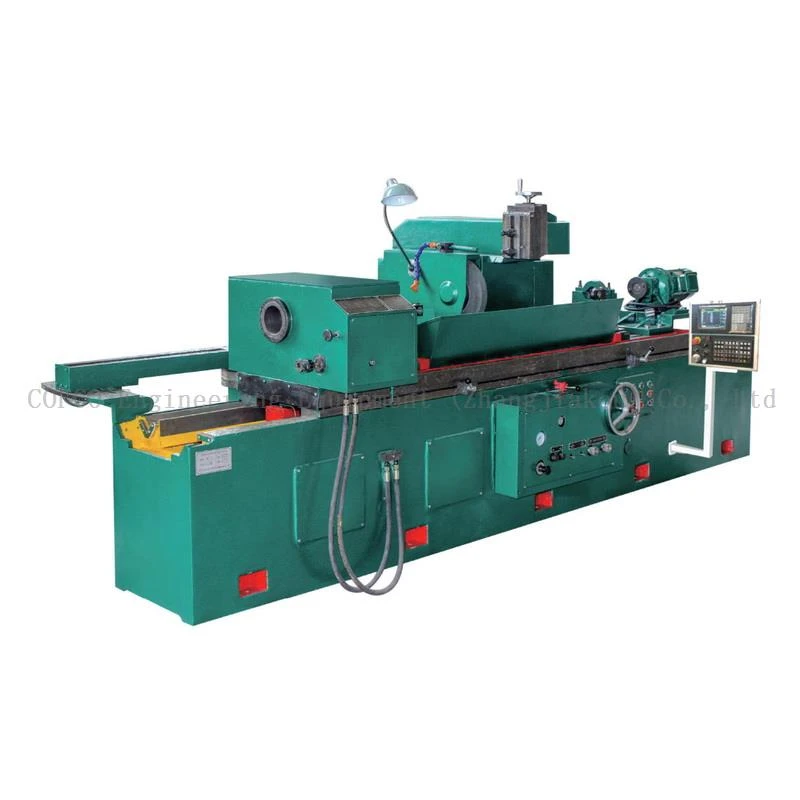

A máquina de canelura elétrica CNC NCLS125A é um equipamento dedicado para canelura de rolos de moagem de moinhos de rolos de médio e grande porte. É amplamente utilizado em fábricas de moagem de farinha para usinagem de canais de precisão e recondicionamento de rolos de moagem, garantindo desempenho de moagem consistente e vida útil prolongada dos componentes do moinho de rolos.
A máquina de canelura elétrica consiste no corpo da máquina, mesa de trabalho, cabeçote de indexação inteligente, sistema de transmissão mecânica, sistema de controle NC e sistema de lubrificação, todos projetados com uma estrutura otimizada e compacta.
Características
A mesa de trabalho é acionada mecanicamente, garantindo movimento suave, velocidade operacional rápida e alta eficiência de produção.
O cabeçote de indexação-controlado por CNC fornece estrutura simples, indexação uniforme, ajuste fácil e operação confiável.
Aproveitamento otimizado do espaço da máquina de canelura elétrica com sistema de lubrificação integrado, proporcionando bom desempenho de vedação e estrutura esteticamente compacta.
O movimento alternativo da mesa de trabalho, a indexação dos rolos, o levantamento da ferramenta e a lubrificação das guias são todos controlados pela automação CNC, melhorando a precisão da usinagem, o nível de automação e as condições de trabalho, ao mesmo tempo que melhora a qualidade das caneluras.
O alto nível de integração permite a operação de múltiplas-máquinas com um único-operador, melhorando significativamente a eficiência da produção e apoiando o gerenciamento modernizado da produção.
|
EU IA |
Item |
||
|
Fonte de energia |
380 V / CA / Sistema trifásico-quatro{2}}fios |
||
|
Fornecimento de ar |
0,5 MPa / flutuação pneumática ±5 MPa |
||
|
1 |
Velocidade de processamento |
Motor do eixo-Z (mesa de trabalho) |
Motor do eixo-X (cabeça de indexação) |
|
1500rpm |
1500rpm |
||
|
Velocidade da mesa de trabalho |
Velocidade de indexação |
||
|
0.25 m/s |
100 graus/s |
||
|
2 |
(Diâmetro do rolo de moagem × comprimento do rolo de moagem × diâmetro da extremidade do eixo) |
||
|
Φ230–Φ350 mm × 1250 mm × 70 mm |
|||
|
Rolo de moagem cônico |
12.5% (8:1) |
||
|
Contagem de dentes do rolo de moagem |
225–1500 dentes/circunferência |
||
|
Altura central da cama da máquina |
230mm |
||
|
Curso máximo da mesa de trabalho |
1200 (1400) milímetros |
||
|
Velocidade do rolo de moagem |
85 rpm |
||
|
Dimensões da Máquina |
4496 × 1877 × 1467 milímetros |
||
|
Peso da máquina |
6.000kg |
||
|
Pontos de lubrificação |
9 pontos |
||
|
Consumo de óleo |
0,3 ml por ciclo de lubrificação por ponto |
||
